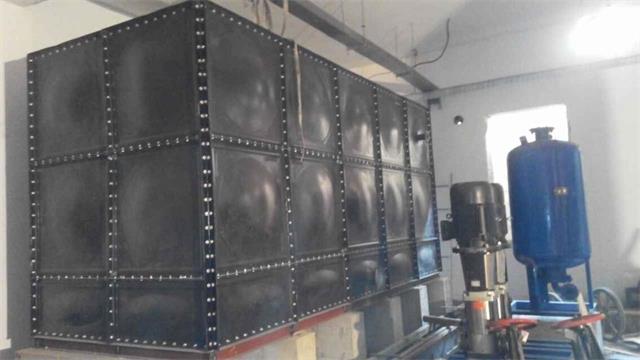

組合式搪瓷鋼板給水箱采用功能先進(jìn)工藝，選用好材料，經(jīng)高溫?zé)Y(jié)搪瓷，使水箱板面形成致密釉層，與鋼板界面離子之間互相滲透，混合形成厚度約200-300μm的擴(kuò)散層，加大了搪瓷面的附著強(qiáng)度。瓷面光滑，容易清洗，且耐腐蝕，鋼板組裝結(jié)構(gòu)，不易變形、抗震性強(qiáng)、抗沖擊力大、通過長時間的廣泛使用，顯示出良好的效果并得到擁護(hù)好評。
目前，搪瓷都存在漏搪、微孔、氣泡等制造缺陷。搪瓷并不能將金屬內(nèi)壁完全遮蔽，因為即使是非常好的搪瓷技術(shù)廠家，也承認(rèn)搪瓷的涂覆率不可能達(dá)到高，不僅搪瓷表面存在肉眼不可見的微孔，而且存在著搪瓷缺陷，即:內(nèi)膽鋼板焊縫錯位處，不銹鋼水箱普通搪瓷很難處理好，吸附性極差)，并且在生產(chǎn)線周轉(zhuǎn)以及運輸工程中，難免因磕碰導(dǎo)致新的缺陷出現(xiàn)。歐洲標(biāo)準(zhǔn)PREN12897中規(guī)定:單個缺陷的大尺寸不得超過:在平面搪瓷面上2mm;在邊緣或支撐上10mm;在焊縫上4mm。皮下缺陷(指在搪瓷內(nèi)部充滿鐵氧化物的缺陷，在光學(xué)顯微鏡下呈暗紅色到黑色)僅允許在邊緣和焊縫存在，缺陷位置應(yīng)該在邊緣或焊縫2mm距離內(nèi);方形水箱所有皮下缺陷的總面積不得超過20c㎡/㎡搪瓷表面。這些缺陷處的金屬是暴露在水中的，與內(nèi)膽其他完好涂覆搪瓷層的鋼板形成腐蝕電池，裸露鋼板成為陽極，其他部分形成陰極，造成大陰極小陽極的格局，加速了裸露鋼板的腐蝕。
